点击图片查看原图最大滚压力
150KN
主轴转速
36、49、63、86(r/min)
滚压材料直径
?5-?48mm
活动主轴进给速度
5mm/s
滚丝轮外径
?120-?170mm
螺纹长度
不限（另加保护）
滚丝轮孔径
?54mm
主动力
5.5kw
滚丝轮最大宽度
100mm
液压动力
2.2kw
主轴倾角
±5°
整机重量
1700kg
主轴中心距
120-240mm
外形尺寸
1480×1330×1440mm
一、钢筋直螺纹滚丝机用途

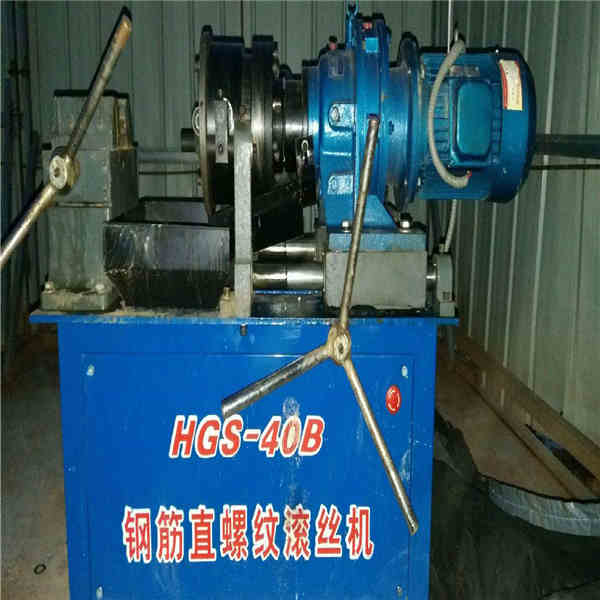

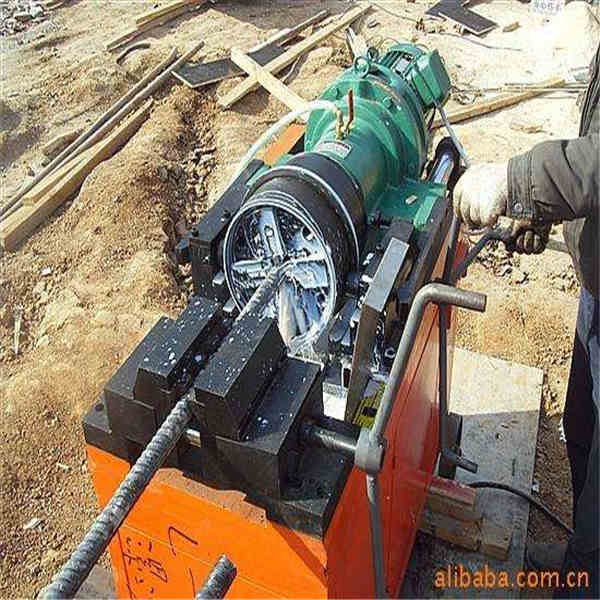

GS-40型钢筋直螺纹滚丝机主要用于建筑工程带肋钢滚轧直螺纹丝头，是实现钢筋连接的关键设备。可加工直径16-40mm的HRB335和HRB400级带肋钢筋。
二、钢筋直螺纹滚丝机特点
1、HGS-40型钢筋直螺纹滚丝机，可一次装夹完成从剥肋到滚轧螺纹的加工过程。加工螺纹的牙形饱满，尺寸精度高，机械强度高。
2、既可加工正扣螺纹，也可加工反扣螺纹。
3、本机操作简单、结构紧凑、工作可靠，具有独特的刀具自动开合机构。
4、可加工直径范围为16－40mm的HRB335和HRB400级钢筋。
三、钢筋直螺纹滚丝机结构
HGS－40型钢筋直螺纹滚丝机，由机架、夹紧钳、导轨、滑板、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合机构、行程限位机构、冷却系统、电器控制箱、控制系统等部分组成。
四、钢筋直螺纹滚丝机主要参数
加工钢筋直径范围
16-40mm
电机功率
4kw
电压
380v 50Hz
主轴转速
40-62r/min
加工长度
80mm
重量
560kg
